產品名稱： TIME5631智能超聲波 硬度計

品牌名稱：時代

售前咨詢： 400-860-1787

產品優勢：

• 全國博士后流動站

• 國內外市場占有率高

• 通過ISO-9000標準認證

• 國內先進的儀器制造企業



1 新品簡介

TIME5631 超聲波硬度計是一款依托時代“工業智能檢測物聯網平臺”的智能超聲硬度計， 該儀器對試件表面破壞性小，可認為是一種無損檢測硬度的設備，同時其檢測速度快，精度高，并可以在狹小空間對局部硬化的部件進行測量，也可對薄件進行硬度測量，彌補臺式硬度計的局限性，受到市場的歡迎。



應用場合：可測量的工件部位包括帶 / 板狀工件測量、模具硬化層測量、葉片硬化層測量、齒面硬化層測量、法蘭盤邊緣測量、車輪、渦輪轉子的測量、薄板測量、軸和管道、容器的測量、刀口位置的測量、焊接部位的測量等。



符合標準： TIME5630 超聲波硬度計性能指標滿足《 GB/T34205-2017 金屬材料 硬度試驗 超聲接觸阻抗法》的要求。



測量原理：超聲阻抗法。

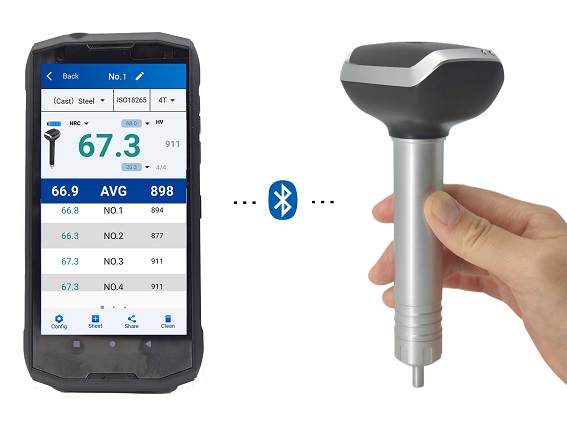

產品組成：由 1 臺智能手機 +1 支智能超聲硬度計探頭組成，兩者之間通過藍牙無線通信。



智能手機端憑借其自身軟件、硬件、網絡優勢實現強大的超聲硬度計主機的功能，并能作為智能測量終端節點，接入到物聯網平臺。



智能探頭端的設計則更專注于測量，產品設計中引入了多項新技術。定位方式采用了光電方式，拋棄了 TIME5630 的磁傳感器定位方式，保證測量不受周圍環境磁場的影響，測量更可靠。導向結構選用了無油滑套，提高了裝配精度，避免了裝配時需要手工研磨，提高了生產效率。



智能探頭體型小巧，無連接線纜，便于攜帶和操作；產品采用了 5 號干電池供電；可遠程升級軟件。



產品已申請了外觀專利。





2 工作原理

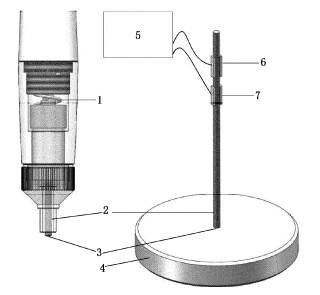

超聲接觸阻抗法是一種非直接測量壓痕的動態壓入法。端部鑲有特定壓頭的振動桿受到激勵做縱向超聲振動，用一定的試驗力將壓頭壓入試驗件表面，振動桿的縱向振動將受到阻抗，諧振頻率發生變化。其變化量與壓痕表面積和系統的有效彈性模量成函數關系，硬度值由頻率變化得到。



3 產品特點

l   產品由 1 臺智能手機 +1 支智能探頭組成，兩者通過藍牙進行無線通信；



l   產品可連接到工業智能檢測物聯網平臺——時代“凌云”系統，實現強大的產品功能；



l   智能探頭測得硬度值，可實時無線傳輸?shù)街悄苁謾C(jī)端；



l   智能手機端安裝有“時代智檢測”專用測量 APP （以下簡稱 APP ），接收智能探頭的測量值并實現超聲硬度計的其它功能；



l   智能探頭采用兩節 5 號干電池供電，電池更換方便；



l   智能探頭的軟件可遠程升級；



l   電量指示：智能手機圖標顯示，智能探頭紅燈低電量提示；



l   超限報警：可預先設置硬度值上、下限，超出范圍自動報警；



l   文字選擇：簡體中文、英文可切換；



l   硬度值轉換：可在 HV （維氏）、 HB （布氏）、 HRC （洛氏 C ）、 HRA （洛氏 A ）、 HRB （洛氏 B ）間進行轉換；



l   材料選擇：提供可選被測試材料，可自定義材料，用戶可通過對比試驗生成專屬的材料硬度曲線；



l   智能探頭：標配 10N 探頭；



l   示值分辨率： 1HV ；



l   存儲：手機端、云端實現海量存儲；



l   校準：可對所選材料進行硬度值校準；



l   顯示：智能手機顯示屏；



l   智能探頭外觀：符合人體工程學原理，適合手持；



l   測量結果：測量記錄可添加圖片、視頻、定位等多類型的附加信息。



l   數據處理：可實現豐富的后期數據處理，如云端存儲、定制工單、數據實時共享、生成報表等。



l   自動關機：具有自動關機功能，且自動關機時長可調或者關閉該功能。





4 技術參數

1、 環境與工作條件：滿足 JB/T 9377-2010 《超聲硬度計 技術條件》 3.1 的規定，嚴格避免碰撞、重塵、強磁場、強腐蝕等環境；



2、 試驗力：重復性不大于 3% ；



3、 硬度計示值分辨率： 1HV ；



4、 測量范圍：鋼和鑄鋼： 80-1400HV ，鑄鋁合金 18-210HV ；



5、 硬度計相對誤差最大允許值及相對重復性最大允許值（執行 GB/T34205-2017 ）



表 1-3    硬度計的最大允許相對誤差



表 1-4     硬度計相對重復性的最大允許值



6、 硬度示值穩定性：硬度示值穩定顯示，符合 JB/T9377-2010 的規定；



7、 壓頭：壓頭采用金剛石正四棱錐體，符合 JB/T9377-2010 的規定；



8、 探頭臺架：滿足 JB/T 9377-2010 的要求；



9、 校準功能：可根據選定材料單獨進行硬度值校準；



10、     校準參數：不同材料可單獨存儲并調用 1 組相應的校準參數；



11、     數據存儲：數據可存儲在智能手機端或上傳至云端；



12、     電源： 2 節 5 號干電池，連續工作時間不小于 24 小時；



13、     智能探頭尺寸： 175mm×85 mm×55 mm ；



14、     智能探頭重量：約 220g 。



5 基本配置

l   智能超聲硬度計探頭（ 10N ） 1 支

l   標準硬度塊   1 塊；

l   掛繩       1 根

l   探頭保護帽   1 個

l   使用說明書   1 本



6 選購件

l   智能手機（預安裝“時代智檢測” APP ）     1 臺

l   測試臺架 TIMEA531                1 臺

l   SIM 卡                          1 張
