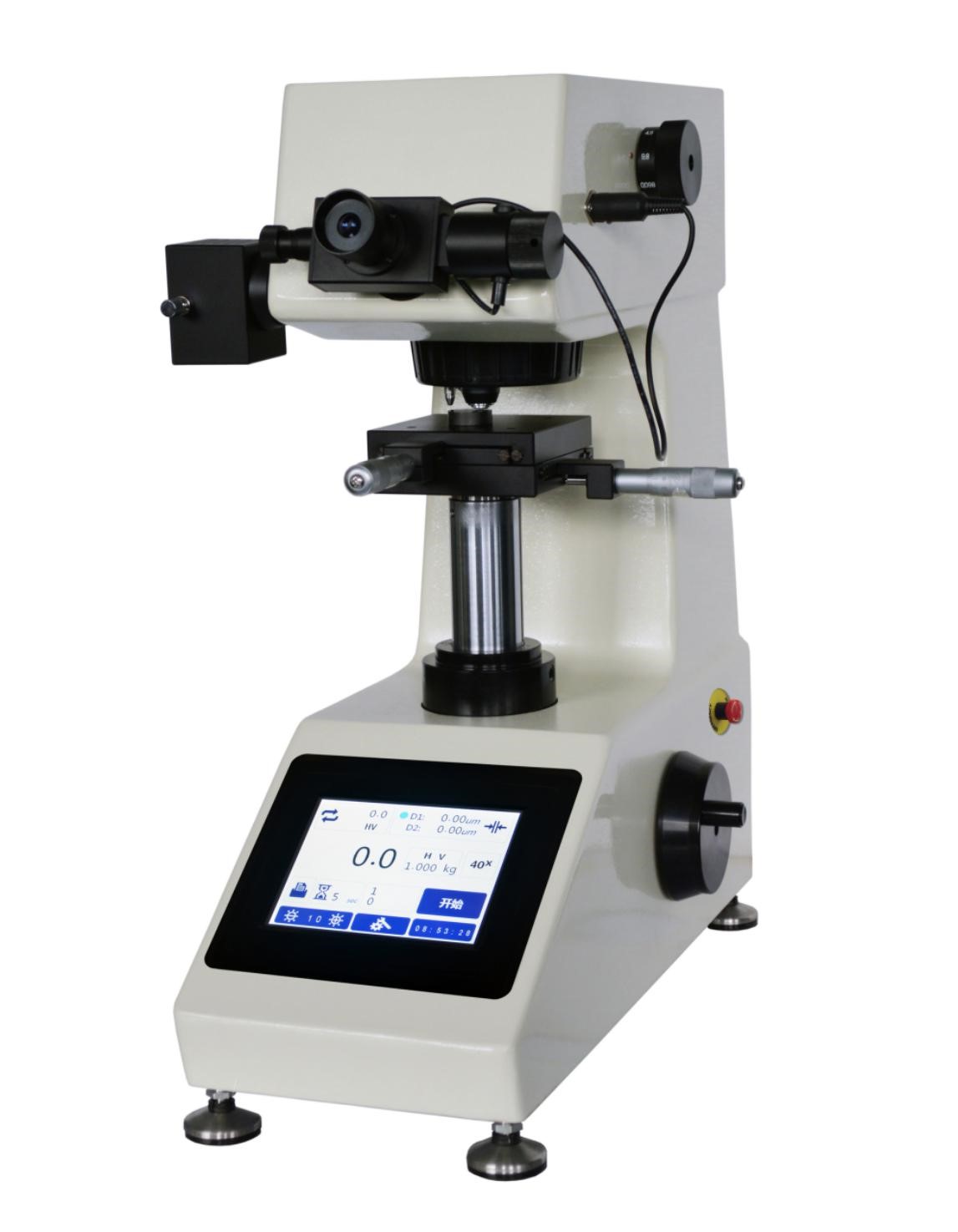

TMVP-1數顯顯微維氏硬度計
產品名稱： TMVP-1數顯顯微維氏硬度計
品牌名稱：時代 2020.5.9
售前咨詢： 400-860-1787
產品優勢：
• 全國博士后流動站
• 國內外市場占有率高
企業優勢：
• 通過ISO-9000標準認證
• 國內先進的儀器制造企業
TMVP-1
數顯顯微維氏硬度計
（
1
公斤力）
含軟件配置：軟件 \CCD ，手動聚焦、自動測量壓痕 \ 數值，自動出值
一、功能特點
TMVP-1
數顯顯微維氏硬度計，在機械、光學、光源上采用獨特精密設計，使壓痕成像更清晰，測量更精確。配備數顯測微目鏡，不用查表，也不用輸入壓痕對角線，該儀器采用全新的高分辨率彩色觸摸屏，顯示直觀清晰，操作方便，顯示屏背光可調、具備節能模式，在觸摸屏上直觀地顯示試驗方法、試驗力、壓痕長度、保荷時間、測量次數、轉換標尺、日期時間，操作時只要測量壓痕按目鏡按鈕，即可自動計算出硬度值并顯示在屏幕上。數據結果可以保存通過表格查看，也可通過內置打印機輸出，并配有
RS232
接口供用戶連接電腦輸出。可選配努氏壓頭進行努氏硬度測量，可定制
二、應用范圍
黑色金屬、有色金屬、 IC 薄片、表面涂層、層壓金屬；玻璃、陶瓷、瑪瑙、寶石、薄塑料等；碳化層和淬火硬化層的深度及梯度的硬度測試。
三、技術參數
|
型號
|
TMVP-1 |
|
|
試驗力
|
gf |
10gf, 25gf, 50gf, 100gf, 200gf, 300gf, 500gf, 1000gf ,
可定制
2kgf |
|
N |
0.098N, 0.246N, 0.49N, 0.98N, 1.96N, 2.94N, 4.90N, 9.80N,
可定制
19.6N |
|
|
硬度測試范圍
|
1HV~2967HV |
|
|
硬度值分辨率
|
0.1HV |
|
|
測試模式
|
HV/HK |
|
|
試驗力施加方法
|
自動（加載
/
保荷
/
卸載）
|
|
|
物鏡和壓頭切換
|
自動切換
|
|
|
轉換標尺
|
HK, HRA, HRB, HRC, HRD, HRE, HRF, HRG, HRK, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HS, HB |
|
|
數據輸出
|
內置打印機，
RS232
接口
|
|
|
硬度讀取
|
彩色觸摸屏，數據可存儲
|
|
|
物鏡
|
10× (
觀察用
)
，
40×(
測量用
) |
|
|
目鏡
|
10×
數顯測微目鏡
|
|
|
總放大倍數
|
100×
，
400× |
|
|
有效視場
|
200μm |
|
|
測微鼓輪最小度值
|
0.06μm |
|
|
保荷時間
|
0~60s |
|
|
光源
|
鹵素?zé)艄庠? |
|
|
X-Y
試臺
|
尺寸
: 100× |
|
|
試樣最大高度
|
|
|
|
壓頭中心至機壁距離
|
|
|
|
電源
|
AC220V
，
50Hz |
|
|
執行標準
|
ISO 6507
，
ASTM E384
，
JIS Z2244
，
GB/T 4340.2 |
|
|
其他功能
|
數顯平臺顯微維氏硬度計配置相應的計算機測量系統；該測量系統和硬度計融合一體，計算機控制硬度計，如轉塔臺、調亮度。
帶有數顯測微功能，可實現
x-
軸位置隨意調節。
|
|
|
外形尺寸
|
480×325× |
|
|
重量
|
凈重 |
|
四、標準配置
|
名稱
|
數量
|
名稱
|
數量
|
|
儀器主機
|
1
臺
|
10×
數顯測微目鏡
|
1
只
|
|
金剛石顯微維氏壓頭
|
1
只
|
10×
，
40×
物鏡
|
各
1
只
|
|
十字試臺
|
1
個
|
薄片夾持臺
|
1
個
|
|
平口夾持臺
|
1
個
|
細絲夾持臺
|
1
個
|
|
標準硬度塊
400~500 HV0.2 |
1
塊
|
標準硬度塊
700~800 HV1 |
1
塊
|
|
砝碼
|
6
個
|
砝碼軸
|
1
個
|
|
水平調節螺釘
|
4
只
|
水平儀
|
1
個
|
|
保險絲 |
2
個
|
鹵素?zé)? 12V
、
15~20W |
1
個
|
|
電源線
|
1
根
|
螺絲刀
|
2
把
|
|
防塵罩
|
1
只
|
產品合格證
|
1
份
|
|
產品說明書
|
1
份
|
打印機說明書
|
1
份
|
|
CCD
軟件系統（攝像頭）
|
1
套
|
軟件
|
1
套
|
|
1.5
倍適配器（接口桿）
|
1
套
|
USB
加密狗
|
1
個
|
|
臺式電腦
|
1
套
|
|
|
注：紅色部分是選配件。
CCD
圖像自動測量系統
1
、概述
CCD 圖像自動測量系統，是電腦微機自動測量軟件與硬度計相結合，使整個測試過程通過鍵盤和鼠標的簡單操作即可完成，操作方便，測量精度高，最大限度地減少了人為誤差和避免了操作者的視覺疲勞，能滿足各種硬度測試要求。該系統 采用了 CCD 攝像頭，可在顯示器上直接觀察、測量壓痕，對于設定試驗條件、顯示結果等均可快捷操作，通過測量軟件實現單點測量，可隨機測量多點、統計測量數據，可任意設定兩點或多點測量點的間距做滲層深度測量，可沿 X 或 Y 軸方向測量、統計測量數據，根據用戶輸入的判定值（如 550 ）自動計算滲層深度，統計演算、換算、顯示曲線、判斷是否合格等，并將數據結果保存成 WORD 或 EXCEL 文件。
本系統的測量與控制是采用高分辨圖像裝置，將壓痕清晰地顯示在電腦屏幕上。通過軟件對信號轉換，自動測量出試驗壓痕的硬度值。可進行定點和連續測試?yán)L制出深度與梯度曲線。支持
WIN10
等操作系統。可以對顯微維氏、努氏，滲碳層等進行試驗。硬度值可以進行多種形式的自動轉換。根據需要可以選擇高倍或低倍物鏡。圖像清晰度：＞
540
線。對圖像可以進行對比度、光亮度等的調節。對圖像文件、數據文件，可以分別打開、存儲、打印等處理。能隨時查看數據文件和圖像文件，數據文件采用表格和曲線的形式打印。該
CCD
圖像自動測量系統可搭配本公司制造的所有型號的顯微
/
維氏硬度計。
2
、功能特點
圖像采集：實時顯示硬度圖像，可存儲、打印圖像。
自動測量：自動找出壓痕的四個頂點，速度快，數據準，有多種專業算法以適用不同壓痕。
對角測量：點取壓痕的左上及右下角，即可讀出硬度值。
四點測量：點取壓痕的四個頂點，讀出硬度值。
硬度換算：依據國家標準，自動進行布氏—洛氏—維氏—努氏等多種硬度數值轉換，實時顯示。
閾值設定：上下限設置、超差別判斷報警。
圖文報告：自動記錄測量數據，自動生成硬度—深度曲線，保存或打印硬度—深度曲線及所有壓痕測量值。保存或打印壓痕圖像及當前壓痕硬度值。所有報告按 WORD 文檔保存硬度 - 深度曲線圖：
數據統計：將多個壓痕的測量結果以 EXCEL 數據格式導出，并自動統計測量次數、硬度最大值、最小值、平均值、均方差等。
功能強大：手動讀數、硬度換算、深度硬度曲線、壓痕圖像、圖文報告功能。
重復性好：讀數重復性高，滿足用戶專業要求。
3
、配置（在
TMVP-1
標配基礎上增加）
1.
CCD
攝像頭（
130
萬像素）
2.
1.5
倍適配器（接口桿）
3.
USB
加密狗
4.
測量軟件（中文或英文）
軟件界面圖
