超聲波探傷儀由一些不同的基本電路排列組合而成?；倦娐放帕薪M合的不同，構成許多不同用途或不同型號的探傷儀。對基本電路了解透徹后，甚至不看說明書，也能從一張電路圖的靜止的縱橫線條間，分析其“來龍去脈”及隨時間而異的動態情況。

  同一基本電路，在不同的排列組合中，用途也不同。例如單穩態電路（產生矩形波），在實際電路中，可以控制鋸齒波電路，產生鋸齒波。在同步電路中，可以經微分電路變換，產生觸發波。在報警電路中，可以作為閘門波。在示波管電路中，還可作為升輝波等。因此，同一基本電路，由于用途不同，名稱各異。例如，“報警位置”電路、“報警寬度”電路等都是單穩態電路。

  基本電路有電子管電路及晶體管電路之分。它們的電路結構及電路工作的物理過程是相似的?；倦娐泛芏?，這里只介紹幾種常用的典型電路。

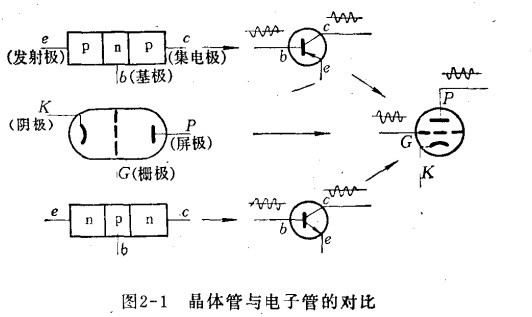

  晶體管有pnp型及npn型之分。晶體管的集電極、基極及發射及，分別相當于電子管的屏極（P）、柵極（G）及陰極（K）

  超聲波探傷儀晶體管電路及電子管電路有三種不同的接法。以晶體管為例，說明三種接法的特點及與電子管電路相比較。

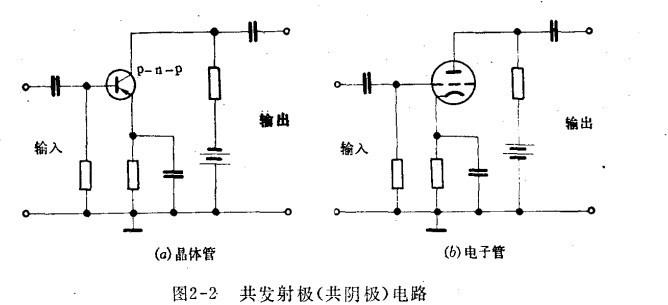

  1.共發射極電路 相當于電子管電路的共陰極電路。所謂共發射電路，就是發射極直接接地或通過電容器接地（對交流而言，大容量的電容器是短路的）。發射極為輸入端或輸出端的公共端。此電路的特點是輸入電壓與輸出電壓相位差180°。輸入阻抗（約400歐）和輸出阻抗（約15~30千歐）中等，電壓放大和功率放大最大，電流放大系數為：a/（1-a）。因a接近于1（0.98或高一些），因此，電流放大系數可高于50。其截止頻率為共基極電路的（1-a）倍。

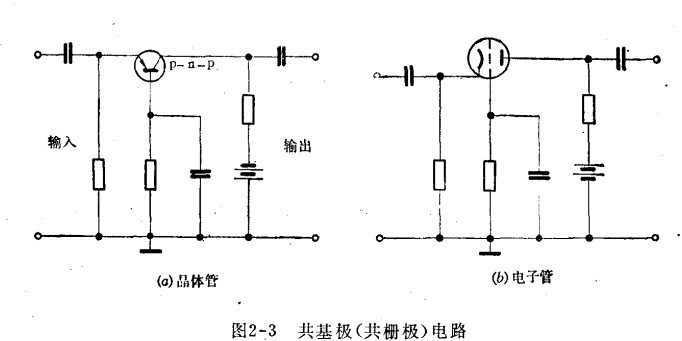

  2.共基極電路 相當于電子管的共柵極電路，就是基極對交流而言是接地的（直接接地或通過電容器接地）?；鶚O為輸入端及輸出端的公共端。該電路的特點是輸入電壓與輸出電壓相同，輸入阻抗較低（150~200歐），輸入阻抗高（30~70千歐），功率放大較小，電流放大系數為a。

  3.共集電極電路（射極跟隨器）相當于電子管的共屏極電路（陰極輸出器），就是集電極對交流而言是接地的（直接接地或通過電容器接地）。集電極為輸入端及輸出端的公共端。該電路的特點是輸入阻抗最大（約30千歐），輸出阻抗最小（約600~1200歐），輸入電壓與輸出電壓同相。截至頻率與共發射極電路相同。電壓放大小于1，功率放大不大于15~18分貝，電流放大系數為1/（1-a）。
